Nowa ustawa Prawa Budowlanego

Z dniem 19.09.2020 r. Sejm przyjął nowelizację ustawy Prawo Budowlane, w której znajdują się między innymi nowe regulacje dotyczące uzgodnień projektów instalacji fotowoltaicznych o mocy powyżej 6,5 kW pod kątem bezpieczeństwa pożarowego. Nowelizacja wprowadza na przykład obowiązek uzgodnień projektów budowlanych instalacji PV dla instalacji o mocy powyżej 6,5 kW dla budynków istotnych z punktu widzenia bezpieczeństwa pożarowego.

Firma ANIRO ma przyjemność przedstawić Państwu nową ofertę aparatów elektrycznych dedykowanych na stronę DC w obwodach zasilania układów fotowoltaicznych.

Zastosowanie aparatów w obwodach DC – wyłącznik pożarowy/ odcinający obwód DC od Invertera.

Styczniki DC

Podstawowe parametry
Typ:  MD-30A, MD-60A, MD-100a
Prąd znamionowy pracy Ie przy 1000V DC: 10…35A
Prąd znamionowy pracy Ie przy 500V DC: 30…60A
Bieguny: 2P
Napięcie pracy DC Ue: 125…1000V
Napięcie sterowania AC Usac: 24, 48, 100, 110,120,200, 220, 230, 400, 415, 500V
Napięcie sterowania DC  Usdc: 12, 24, 48, 60, 80,100, 110, 200, 220, 250V
Styki pomocnicze w komplecie: 2a2b (2NO2NC)

Zainstalowany magnes trwały dla skutecznego gaszenia łuku

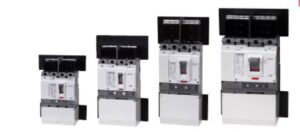

Wyłączniki kompaktowe 1000V DC

Podstawowe parametry
Typ: TD100H /TS160H/TS250H
Prąd znamionowy pracy Ie: 16…250A
Bieguny: 2P , 3P, 4P
Napięcie pracy DC Ue: 500V(2P), 750V(3P), 1000V (4P)
Napięcie izolacji  Ui: 800V(2P,3P) , 1000V (4P)
Napięcie wytrzymywane impulsowe Uimp: 8kV
Wytrzymałość zwarciowa Icu:  40kA   (w wypadku FV parametr mało istotny)

Do zastosowania ze standardowym osprzętem – styki pomocnicze, wyzwalacze, napęd silnikowy

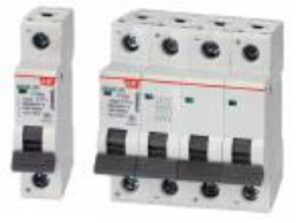

Wyłączniki instalacyjne 1000V DC

Podstawowe parametry
Typ: BK63H DC
Prąd znamionowy pracy Ie: 1…63A
Bieguny: 1P, 2P , 3P, 4P
Napięcie pracy DC Ue: 250V(1P), 500V(2P), 750V(3P), 1000V (4P)
Napięcie izolacji Ui: 500V(1P, 2P) , 1000V (3P, 4P)
Napięcie wytrzymywane impulsowe Uimp: 8kV
Wytrzymałość zwarciowa Icu: 10kA (w wypadku FV parametr mało istotny)

Do zastosowania ze standardowym osprzętem – styki pomocnicze, wyzwalacze



Zwracamy uwagę, że przepisy powinny określać zasady projektowania instalacji PV w sposób ograniczający ryzyko zaistnienia pożaru, a wyłącznik p.poż to urządzenie pozwalające jedynie wyłączyć napięcie z obwodów DC Invertera w trakcie akcji gaśniczej.

Niestety w przypadku tym nie obniżamy napięcia DC do poziomu bezpiecznego nadal układ na zaciskach przed łącznikiem posiada pełne napięcie stringu i strażak gaszący pożar może ulec porażeniu prądem stałym.

Dodatnią stroną paneli FV jest to, że punkt charakterystyki prądowej przy zwarciu +/- paneli jest zbliżony do  punktu jego pracy. Prądy płynące przy zwarciu zacisków panelu w świetle dnia przy jego mocy zbliżonej do znamionowej nie powodują drastycznego wzrostu prądu i zastosowany do zwierania stringu paneli stycznik z powodzeniem wytrzymuje takie zwarcie. Przykład: Prąd pracy przy max natężeniu oświetlenia obecnie stosowanych paneli wynosi około 9A, a prąd zwarcia tego panelu czy stringu będzie na poziomie około 12A.

Opcją dla takiego stanu rzeczy jest stosowanie drogich optymalizerów lub dużo tańszych styczników w celu obniżenia napięcia do poziomu uznawanego za bezpieczny.

Zwarcie układu sprowadza string do stanu pracy źródła prądowego o obniżonym napięciu.

Zapytacie Państwo pewnie  „co z układem paneli po takim zwarciu”, no cóż jeśli doszło z jakiś przyczyn do pożaru na naszym dachu to zaręczam, że panele ulegną zniszczeniu przez ogień, a gra idzie o uratowanie reszty majątku.

Jeżeli zabudowane na dachu panele jakimś cudem przeżyją lub pożar nie zdołał „strawić” połaci dachu, na której są zabudowane oraz nie popękały na skutek polania ich wodą, należy przemierzyć układ pod kątem funkcjonalności – tutaj powinni się jednak wypowiedzieć producenci samych paneli FV.

Sposób i miejsce zainstalowania wyżej wymienionych aparatów pozostawiamy kreatywności projektantów instalacji PV, a ze strony firmy ANIRO służymy Państwu wsparciem technicznym przy doborze urządzeń.
